直埋保温管工艺流程：

一、施工工艺流程

二、主要工序施工方法

1、沟槽开挖

1.1测量放线

开挖前用全站仪定位放线，确定开挖边线，用钢桩定位、或标志线，注明开挖深度、里程，指导施工。

1.1.1 供热管道放线，一般每隔20m设中心桩，管道放线抄平后，应绘制管路纵断面图。管线测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图，并应将测量的日期、工作地点、工作内容以及记录、对点等参加测量人员的姓名记录，测量记录均应由专人妥善保管，随时备查，作为工程竣工的原始资料。

1.1.2施工测量注意事项

（1）所设置的临时水准点应相互测校调整，以防差错。

（2）在管道中心线和转折点的适当位置设置施工控制桩，控制桩应妥善保护。

（3）测量时，应对仪器进行检查调整，对原始记录作详细校对。

1.2 旧路面结构层拆除：首先对沟槽范围内的旧路面进行拆除，施工前先放出沟槽开挖边线，沿开挖边线用混凝土切割机切缝，人工用撬杠拆除沥青混凝土块，机械便于施工的路段可用小型挖掘机进行拆除，人工配合，沥青混凝土碎渣用自卸汽车或小型农用车运送到建设单位指定的地点。

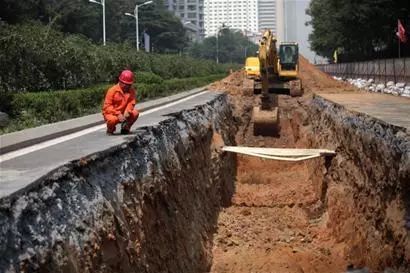

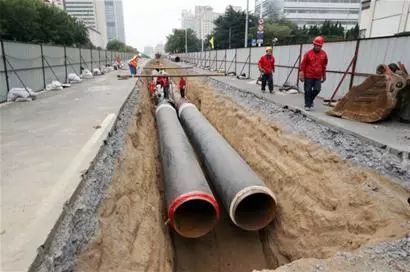

1.3沟槽开挖

1.3.1沟槽边坡根据现场土质情况，应在开挖过程中，实测土质类别，在有放坡条件的个别区段，个别不设支撑的地段最陡坡应按规范规定放坡。沟槽深度超过5m的路段要分层开挖。点这免费下载施工技术资料

1.3.2沟边堆土高度不得超过1.5m，且距槽口边缘不小于0.8m。

1.3.3沟底要求呈天然土层，并按图纸要求对垫层进行处理。

1.3.4沟槽开挖选用机械开挖，并按机械台数和人数组合最佳操作面，分段开挖，在有条件的地段尽可能按由浅到深的顺序进行开挖。

1.3.5每挖一段清底一层，并同时抄平，在边坡上打好水平控制木桩。

1.3.6挖掘管沟底槽时，沟底留出15—20cm暂不开挖。待下道工序进行前抄平开挖，对破坏了的天然土层，要先清除松动土层，用砂等符合设计的土质填至标高，夯实。

1.3.7当遇到积水时，排水或人工抽水应保证下道工序进行前将水排除。

1.3.8敷设管道前，应按规定进行排尺，并将沟底清理到设计标高，并挖出工作坑，接口工作坑采用人工开挖,且工作坑必须满足接口施工工艺要求。

1.3.9沟槽开挖至设计标高后，必须仔细验槽，如有特殊工程地质现象，应及时通知建设单位和监理单位，确定处理方案。

1.4临时便桥

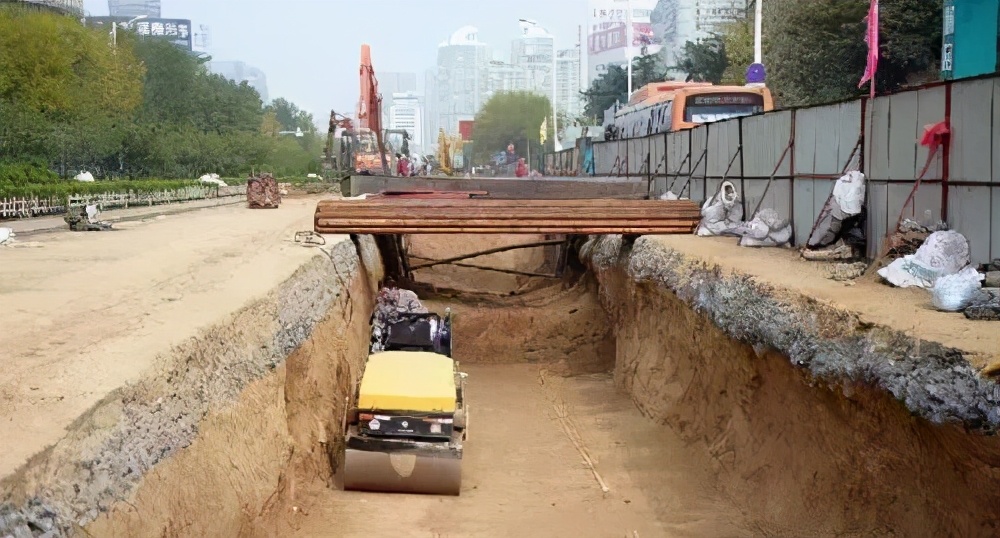

在管沟开挖横穿马路处，需要搭设临时便桥，根据现场开挖实际情况，铺设钢板作为临时通道，便桥两侧用钢脚手架搭设护栏，保证人员车辆行驶安全。

2、 管道基础处理

沟槽经检验合格后进行管道基础施工，管道基础应严格按设计及规范要求进行施工，严格控制素土、灰土及粗砂垫层的压实度。管道两侧三角区的填料一定要密实。

2.1 管道基础采用原土夯实, 之上是50cm 3:7灰土垫层（压实系数不小于0.96）, 3:7灰土回填前一定要拌和均匀,掌握好含水量及虚铺厚度,确保每层达到规定的压实度，待热力管道安装、水压试验及接头保温合格后、再铺设200mm厚中砂。点这免费下载施工技术资料

3、管道安装

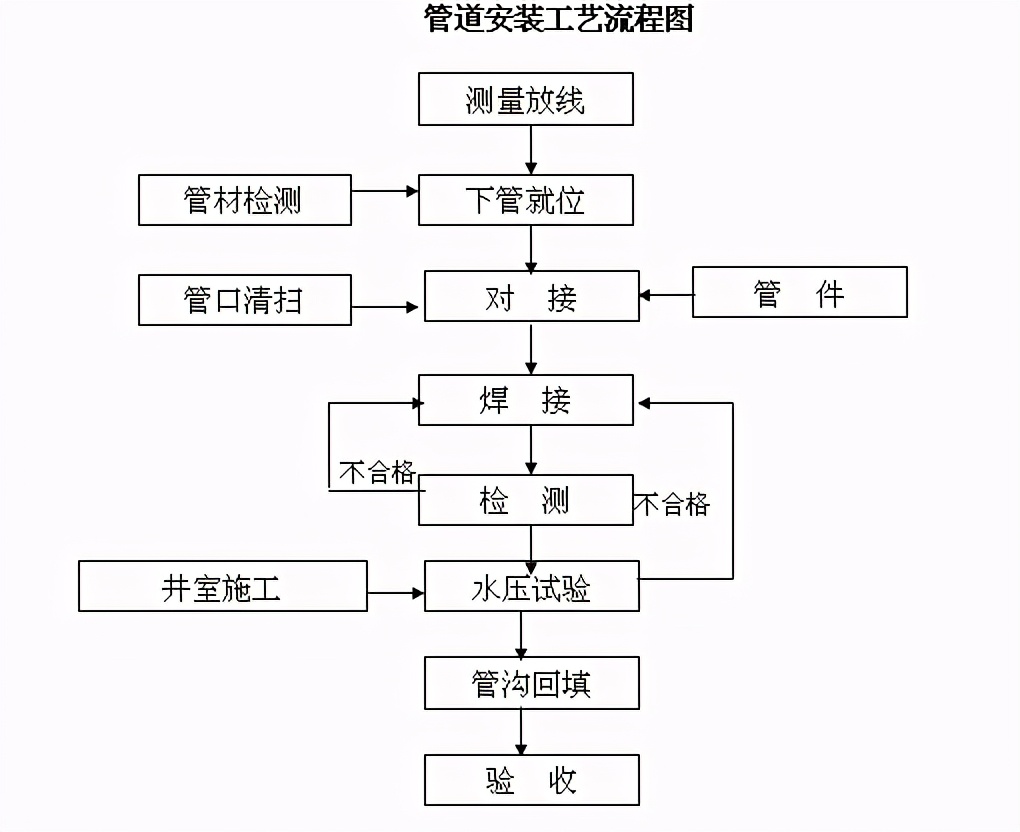

3.1管道安装工艺流程图

3.2管材验收及焊条采购

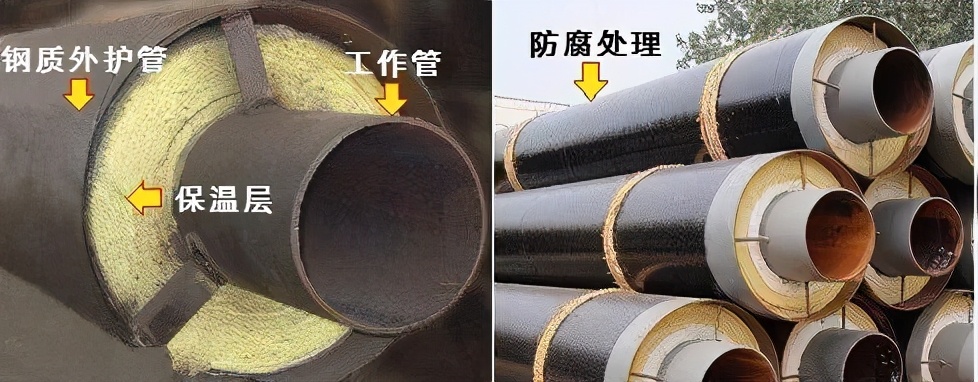

本工程所用供热管道为工厂预制直埋保温管，管道保温层采用聚异氰脲酸酯泡沫塑料，保护层采用高密度聚乙烯，钢管选用型号为Q235的螺旋缝焊接钢管（DN800×10mm）。甲方提供的管材提货时核实管材的品种、规格、型号、数量、质量等级与设计要求无误，出厂合格证及防腐证明书齐全无误后方可提货。

管段焊接采用的焊条为E4303（J422）、同时应符合如下规定：焊条的化学成份，机械强度应与母材相同且匹配，兼工作条件和工艺性；焊条质量符合现行国家标准《碳钢焊条》的规定；焊条应干燥。采购焊条使用前要经业主及监理工程师批准方可进场。

3.3运输：保温管及管件采用兜底平吊，吊车起吊时轻装轻卸，运输时垫稳、绑牢，不得相互碰撞。

3.4堆放： 保温管及管件堆放场地要平整、坚实、方便，堆放时必须垫稳，摆放整齐，堆放层高不得超过3层，并标识清楚。

3.5 管道安装前的准备工作

（1）将管口的毛刺和管内杂物清除干净，以减少管道的冲洗量，检查坡口是否符合焊接工艺要求及坡口两侧的清理质量，坡口表面不得有夹层、裂纹、加工损伤、毛刺及为焰切割熔渣等缺陷。本施工项目的钢管焊接坡口为V型，管道坡口按设计要求预留。

（2）热力管道施焊的焊工必须是参加过锅炉压力容器培训并经考核合格后的持证人员，对人员所持的证件须进行严格检查，无证或证件不在有效期内的人员不得施焊；

（3）由于管子接头是在地面焊接，在挖操作坑时，尽量挖大一点，管底距工作坑底深度大于350mm，确保便于操作和检查；

（4）检查安装机具是否配套齐全，工作状态是否良好。

（5）焊条使用前进行烘烤，烘烤温度为150～2000C，烘烤保温时间为1.5小时。

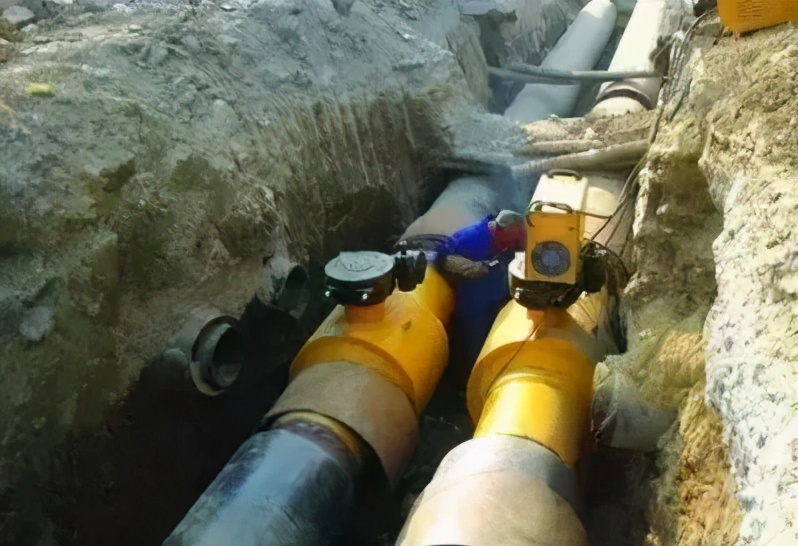

3.6 钢管焊接

管道安装前，管节应逐根检查，编号。下管前应先检查管节的质量，合格后方可下管。

安装方向与开挖方向相同,由低向高施工，安装前应先确定检查井的位置，然后确定第一节管节的安装位置。采用人工配合机械安装,安装前将管道按设计规定摆放,位置应便于起吊及运送。管节下入沟槽时，不得与支撑及槽下的管道相互碰撞，沟内运管不得扰动天然地基。

下管采用吊车吊入沟槽，确定第一根管的位置，根据标高及中线摆放垫块。在管外上方搭设门架，确定管道中线。将管中线绳挂在门架上，然后用线锥控制到中线吊下，将管吊入就位后，校正标高、中线，并将管道临时稳固，防止安装好的管产生位移，位置尺寸校验合格后进行定位焊接。

3.6.1焊接要求

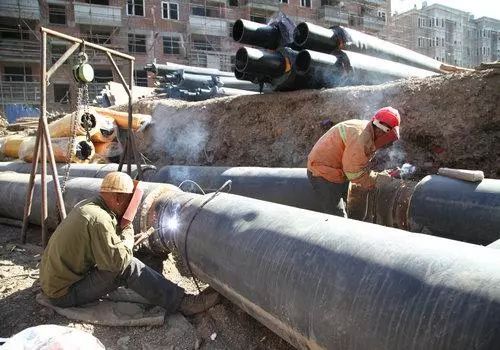

管道焊接前每个焊工先进行试焊，待检验合格后方可展开正式焊接，焊接采用手工电弧焊，焊缝全部采用单面焊接，双面成型工艺。焊接时，对焊接头预先点焊，每个焊口应有三个临时焊点，各焊点要牢固，焊工运弧要均匀慢行，收弧位置要准确。每个焊口分多次焊接成型，焊缝根部应进行封底焊接。第一层焊缝根部应均匀焊透，不得烧穿。各层接头错开，每层焊缝的厚度宜为焊条直径的0.8～1.2倍，不得在焊件的非焊接表面引弧。成型后焊缝高、缝宽要一致，焊缝纹路要均匀，不得出现漏焊、气泡、焊瘤、夹渣、咬边等缺陷；

弯点至接口的距离不得小于管径，且不得小于100mm。

管段焊接应先修口、清根，管端端面的坡口角度，钝边、间隙、应符合设计文件的规定，不得在对口间隙内夹条或采用强力组对缩小间隙后施焊。

对口时应使内壁齐平，宜采用长300mm的直尺在接口外壁周围有顺序贴靠，错口的允许偏差应为5%管壁厚，且不得大于2mm。为防止焊接时飞溅的焊渣烧坏保温管，须用加水苫布或胶皮布覆盖工作点两侧各500mm的保温管。

管子焊接时，施焊现场应防止穿堂风。当焊件温度低于0℃时，应将施焊处的钢管两端20mm范围内加热到15℃左右时方可施焊。

3.6.2 焊接中间检查

管道焊缝定位焊接后，清除渣皮进行检查，对发现的缺陷去除后方可进行焊接；对因故中断焊接的焊缝，继续焊接前应清理并检查，消除发现的缺陷后方可继续施焊。

3.6.3 焊接后的检验

焊接完成后应立即去除焊缝渣皮、飞溅物，清理干净焊缝表面，然后进行焊缝外观检查。管道焊口检验按（CJJ28-2004）的规范进行。

个别管道焊缝不具备水压试验条件时，必须进行百分之百无损探伤检验。

进行水压试验的管道焊缝按百分之三十的比例进行无损探伤检验。

4、水压试验

管道施工完毕后，应进行管道分段水压试验，试验压力为工作压力的1.5倍（2.4MPa），水压试验按以下步骤进行：

4.3将试压管段各配水点封堵，缓慢注水，注水过程中同时将管内气体排出。

4.4管道系统注满水后，进行水密性检查。

4.5对系统加压，加压宜采用电动打压泵缓慢升压，升压时间不应小于10分钟。

4.6 当试验压力升至规定的试验值后，停止加压，进行稳压10min后，检查接口部位，管道焊缝应无渗漏、管段应无扭曲、变形等现象。

4.7试验中如有泄漏或稳压时压力下降超过规定值时，应检查原因，并及时排除，重新再试，直至合格为止。

4.8钢管焊口检测合格后，将焊缝清理干净，进行防腐保温。

4.9 管网冲洗

供热管网冲洗应在试运行前进行，放水时应先开出水阀门，再开进水阀门，同时做好排气工作，当水质外观澄清时，同时关闭进水、出水阀门，再使管内存水达24小时，取水样化验，若达不到要求重新冲洗。

供热管网的全部焊缝，在管网强度试验和水压试验合格后，并经试运行后进行验收。

5、检查井施工

5.1 井室基础施工

根据图纸及标准图注明的井室尺寸放线施工。井室开挖采用人工配合挖掘机一次性开挖。如遇地下水时采用集水坑集水、水泵抽水。

井室地基处理：基坑开挖后原土夯实，做500mm厚3：7灰土垫层至底板垫层底，压实系数不小于0.96，处理范围为底板边缘外500mm。

检查井积水坑浇筑素混凝土。

5.2 井室砌筑

（1）砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。

（2）管井外表面1:2防水砂浆（加5%防水剂）抹面厚20mm（至顶）。井室砌筑时应同时安装铁爬梯，位置应准确，在砌筑砂浆及混凝土强度未达到规定强度前不得踩踏。井内铁爬梯及埋件防锈采用红丹打底，灰色防锈漆两道。

(3) 井室砌筑或安装至规定高程后，应及时浇筑或安装井圈，盖好井盖。

(4)在浇筑检查井顶部人孔时，为避免混凝土落入积水坑，应用盖板临时封堵积水坑。

（5）管道穿越井壁处装设防水套管，以防止井壁漏水。

(6) 放置盖板时须用1:2水泥砂浆坐浆,并用1:2水泥砂浆封填板缝。

（7）沥青防腐待摸灰层干后进行，防腐前，将抹灰表面清理干净，沥青防腐采取边浇边刮的方法进行，应刮均匀，无透底、无漏刮现象。

6、管沟回填点这免费下载施工技术资料

6.1施工准备：

（1）回填前，应对基础、地下防水层保护进行检查验收，并办好隐检手续，经监理工程检查验收合格后，方可进行土方回填工作。

（2）填土前应将基坑底或地坪上的垃圾等杂物清理干净，必须清理到基础底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。

（3）施工前根据工程特点、填料种类、设计压实系数、施工条件等合理确定填料含水率控制范围，虚铺厚度和夯实遍数等参数，重要回填土方工程，其回填参数应通过压实试验来确定。

（4）施工前，应做好水平标志，以控制回填土的高度或厚度，如在基坑或管沟边坡上，每隔3m钉上水平橛。

6.2操作工艺：

（1）检验回填土的质量有无杂物，粒径是否符合规定要求，以及回填土的含水量是否在控制地范围内，含水量偏高，采用翻松，晾晒或均匀掺入干土等措施，如回填土的含水量偏低，采用预先洒水润湿等措施。

（2）回填土应分层铺摊，每层铺土厚度应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为200-250mm；人工打夯不大于200mm，每层铺摊后，随之耙平，回填土每层至少打三遍，打夯应一夯压半夯，行行相连，纵横交叉

（3）在回填和压实过程中，对任何导管、管道等应采取可靠的保护措施，以免导管及管道产生破坏。
